Modul 117¶
Partneraufgabe Smartminds¶
Aufgabe 01:¶

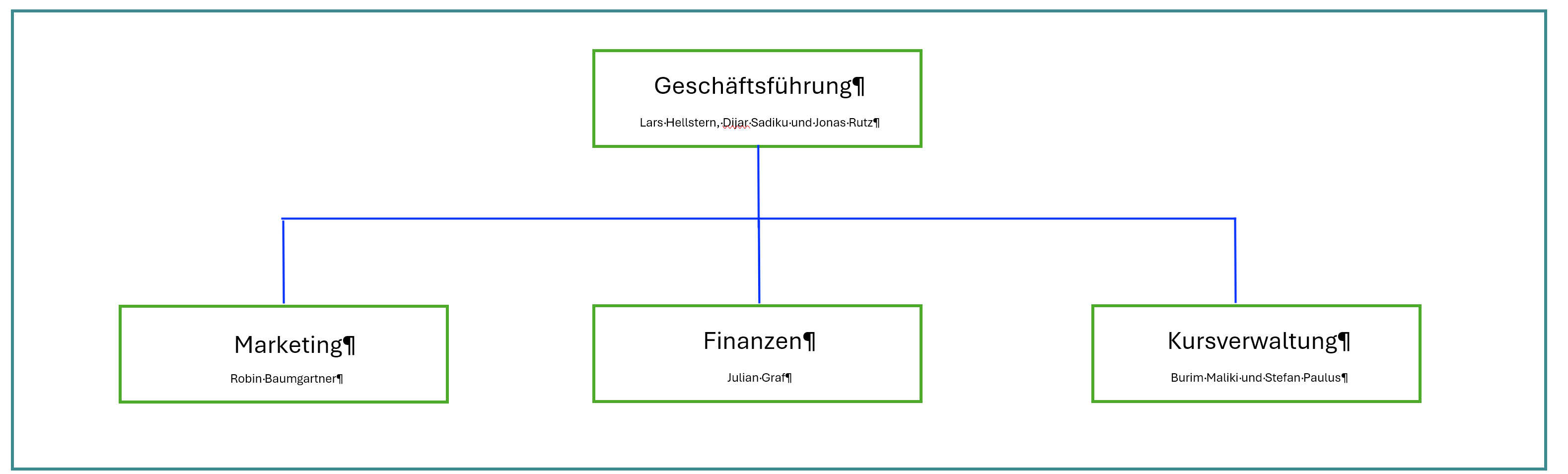

Organigramm der Unternehmung Smartmids:
Aufgabe 02:¶
Die zwei Netzwerke kurz Erklärt:
Client-Server-Netzwerk (C/S) 🖥️
➡ Zentrale Steuerung mit Server, Clients greifen darauf zu.
✅ Sicher, skalierbar, leistungsfähig (z. B. Firmen-Netzwerke).
Peer-to-Peer-Netzwerk (PtP) 🔄
➡ Jeder PC ist gleichberechtigt, Daten werden direkt geteilt.
❌ Unübersichtlich, unsicher, schlecht skalierbar (z. B. Heimnetzwerke).
🔥 C/S ist besser für Unternehmen! 🚀
Warum kein PtP-Netzwerk? ❌
• Keine zentrale Verwaltung → Rechte & Freigaben unübersichtlich
• Schlechte Skalierbarkeit → Unpraktisch für viele Geräte
• Sicherheitslücken → Keine zentrale Authentifizierung, schwierige Backups
• Leistungsprobleme → Hohe Netzwerklast, Clients müssen selbst als Server agieren
Warum ein Client-Server-Netzwerk? ✅
• Zentrale Verwaltung → Benutzer, Rechte & Updates effizient gesteuert
• Bessere Skalierbarkeit → Einfach erweiterbar & leistungsfähig
• Höhere Sicherheit → Active Directory, Backups & Virenschutz
• Optimierte Leistung → Server entlastet Clients, schnellere Verarbeitung
🔥 Fazit: C/S ist sicherer, leistungsfähiger & einfacher zu verwalten! 🚀
Aufgabe 03:¶
Anforderungen an das Netzwerk¶
- Alle PCs müssen miteinander kommunizieren können
- Jedes Büro soll seinen eigenen Drucker haben, der genügend leistungsfähig ist, um die Bedürfnisse des ganzen Büros abzudecken.
- Der Internetzugriff soll von allen PCs aus möglich sein.
- Die Geschwindigkeit des Netzwerkes soll so bemessen sein, dass das Herunterladen von Dokumenten keine langen Wartezeiten verursacht.
- Die Arbeitsstationen sollen durch eine einfache Verbindung untereinander vernetzt werden. Es sind keine zusätzlichen Computer vorgesehen, die spezielle Aufgaben im Netzwerk übernehmen.
- Zwischen den Arbeitsstationen soll eine zweckmässige Arbeitsteilung vorgeschlagen werden.
- Als Vorbereitung für einen Vergleich mit dem Betriebssystem Linux soll ein Testnetz mit diesem Betriebssystem eingerichtet werden.
Aufgabe 04:¶

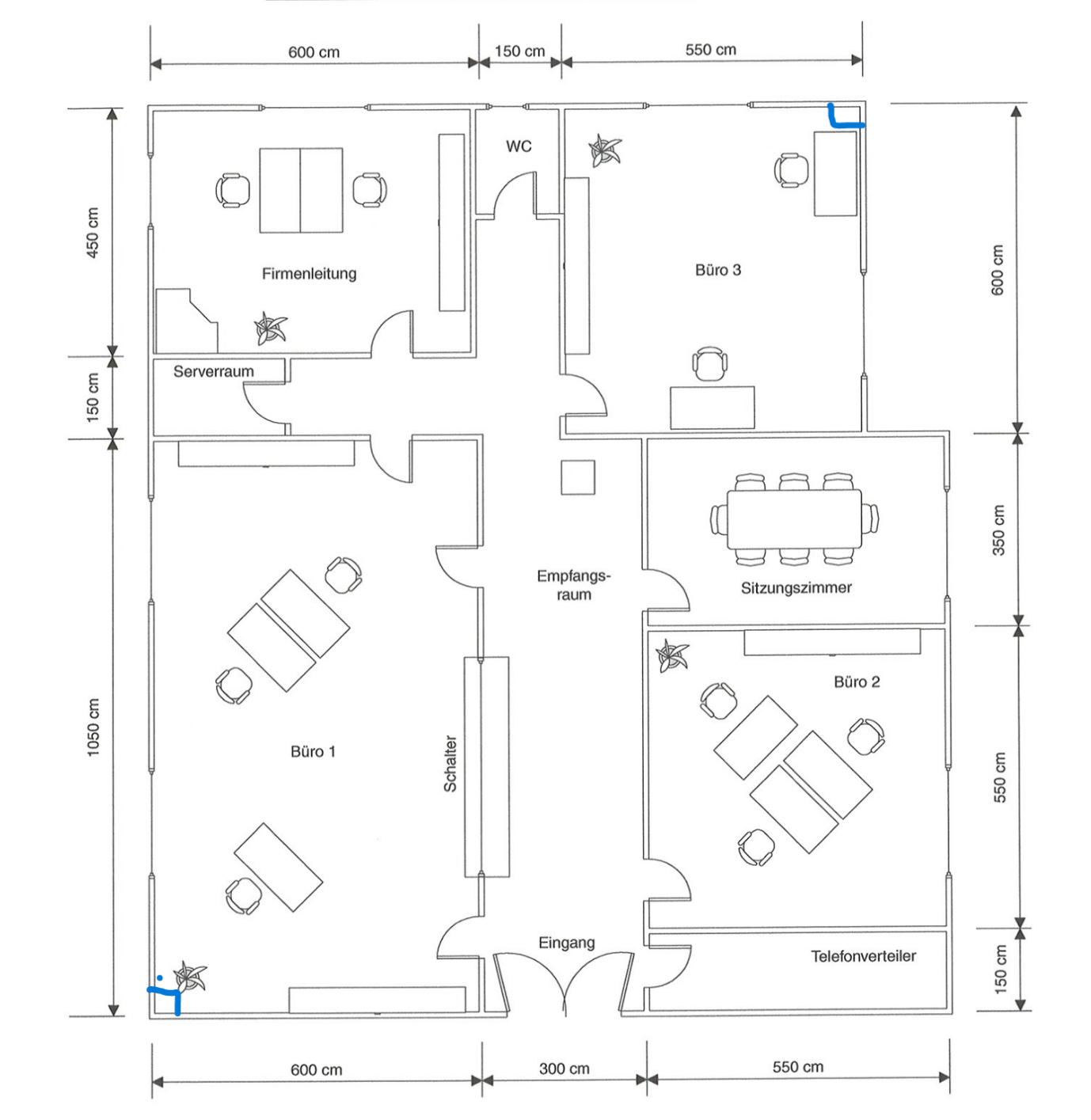

Wir haben uns für die zwei gegenüberliegenden ecken im Büro entschieden, da man so eine möglichst grosse fläche ohne viele Accespoints abdecken kann
Aufgabe 05:¶
| Auswahlbereich | Getroffene Wahl |
|---|---|
| Topologie | Sterntopologie |
| Kabel – und Streckentyp | Verdrillte Leitungen mit RJ45-Steckern |
| Ethernet | Mindestens 1000BaseT, besser 2.5GBaseT oder 10GBaseT |
| Kabelkategorie | Mindestens Cat6, besser Cat6a oder Cat7 für Zukunftssicherheit |
| Netzwerkgeräte | Switches |
| Verbindung zum Internet | Glasfaser oder DOCSIS 3.1 (Kabelinternet) für hohe Bandbreiten |
| Netzwerkkarten | PCIe-Karten für 1 Gbps oder besser 2.5/5/10 Gbps |
| Netzwerkprotokolle | TCP/IP, SMB/CIFS, zusätzlich IPv6 & NFS für Linux-Integration (wenn nötig) |
Aufgabe 06:¶
Aufgabe 07:¶
| Stückzahl | Benennung | Beschriftung |
|---|---|---|
| 1 | Netzwerkswitch | SmS_Switch |
| 10 | Netzwerkkabel | SmS_K{1-10} |
| 1 | Router | SmS_Router |
| 1 | Internet-Modem | SmS_Modem |
| 5 | Netzwerkkarten | SmS_Netzwerkkarte{1-5} |
| 1 | Serverschrank | SmS_Serverschrank |
Diese Liste umfasst die wesentlichen physischen Komponenten für das Unternehmensnetzwerk von SmartSkills.
Aufgabe 08:¶
Erweiterte Stückliste mit Namenskonzept
| Stückzahl | Benennung | Beschriftung | Beschreibung / Zweck |
|---|---|---|---|
| 1 | Netzwerkswitch | SmS_Switch | Zentrales Verbindungsgerät |
| 10 | Netzwerkkabel | SmS_K{1-10} | Verbindungen zwischen Geräten |
| 1 | Router | SmS_Router | Netzwerk- und Internetzugang |
| 1 | Internet-Modem | SmS_Modem | Verbindung zum ISP |
| 5 | Netzwerkkarten | SmS_Netzwerkkarte{1-5} | Für Clients/Server |
| 1 | Serverschrank | SmS_Serverschrank | Aufbewahrung für Netzwerkgeräte |
| 3 | Server | SmS_Server{1-3} | Datei-, Datenbank-, Applikationsserver |
| 10 | Arbeitsstationen | SmS_Client{1-10} | Benutzergeräte (PCs, Laptops) |
| 2 | Access Points | SmS_AP{1-2} | WLAN-Erweiterung |
| 1 | USV (Notstrom) | SmS_USV | Stromausfallschutz |
| 1 | Firewall | SmS_Firewall | Netzwerksicherheit |
🔥 Fazit:
➡ Einheitliche SmS_-Benennung für Klarheit.
➡ Server, Clients, Access Points & Firewall ergänzt für ein vollständiges Konzept. 🚀
Aufgabe 09:¶
Aufgabe 10:¶
Nachhaltigkeit bei Smartminds: Unser Beitrag zur Umwelt
Als innovatives Unternehmen legt Smartminds großen Wert auf Nachhaltigkeit und umweltfreundliche Lösungen im Netzwerkbereich. Durch den Einsatz energieeffizienter Server und nachhaltiger Cloud-Technologien reduzieren wir unseren CO₂-Fußabdruck erheblich. Zudem setzen wir auf umweltfreundliche Hardware, die recycelbar ist oder aus nachhaltigen Materialien besteht.
Um den Energieverbrauch weiter zu senken, nutzen wir erneuerbare Energien und fördern Homeoffice-Lösungen, die den Pendelverkehr reduzieren. Unsere intelligenten Netzwerkstrukturen optimieren den Datenfluss und sparen Ressourcen.
Nachhaltigkeit ist für uns nicht nur ein Ziel, sondern eine Verantwortung – für eine grünere Zukunft mit Smartminds. 🌱💡
Aufgabe 11:¶
Benutzer, Gruppen & Rechte auf das NAS-System¶
| Benutzergruppe | Personen | Zugriffsrechte auf Netzlaufwerke |
|---|---|---|
| G | ||
| Admin | Eberle, Fausto | X |
| GL (Geschäftsleitung) | Meier | X |
| Empfang | Schubert | L |
| Verwaltung / Kursleitung | Diethelm | X |
| Marketing | Kolb | X |
| Teilnehmer (Teilis) | Teili A, Teili B | -- |
Erklärung der Netzlaufwerke (NAS-Verzeichnisse)¶
| NetzLW | Bezeichnung | Inhalte (Beispiele) |
|---|---|---|
| G | Geschäftsbereich | Verträge, Projekte, allgemeine Firmendaten |
| H | Home | Persönliche Benutzerordner |
| L | Geschäftsleitung | Führungsspezifische Dokumente |
| P | Personaldaten | Gehaltsabrechnungen, Bewerbungen |
| S | System | Software, Updates, Konfigurationen |
| T | Teilnehmer (TN) | Kursunterlagen, Schulungsmaterialien |
Zugriffsrechte Legende¶
✅ X = Vollzugriff (Lesen, Schreiben, Löschen)
👀 L = Nur Lesezugriff
🚫 -- = Kein Zugriff (unsichtbar)
🔥 Fazit:
➡ Admins haben überall Zugriff, GL & Verwaltung auf relevante Bereiche.
➡ Teilnehmer & Marketing nur auf ihre benötigten Ordner.
➡ Sicherheit & Struktur optimiert! 🚀
