PC Komponenten erklärt:¶

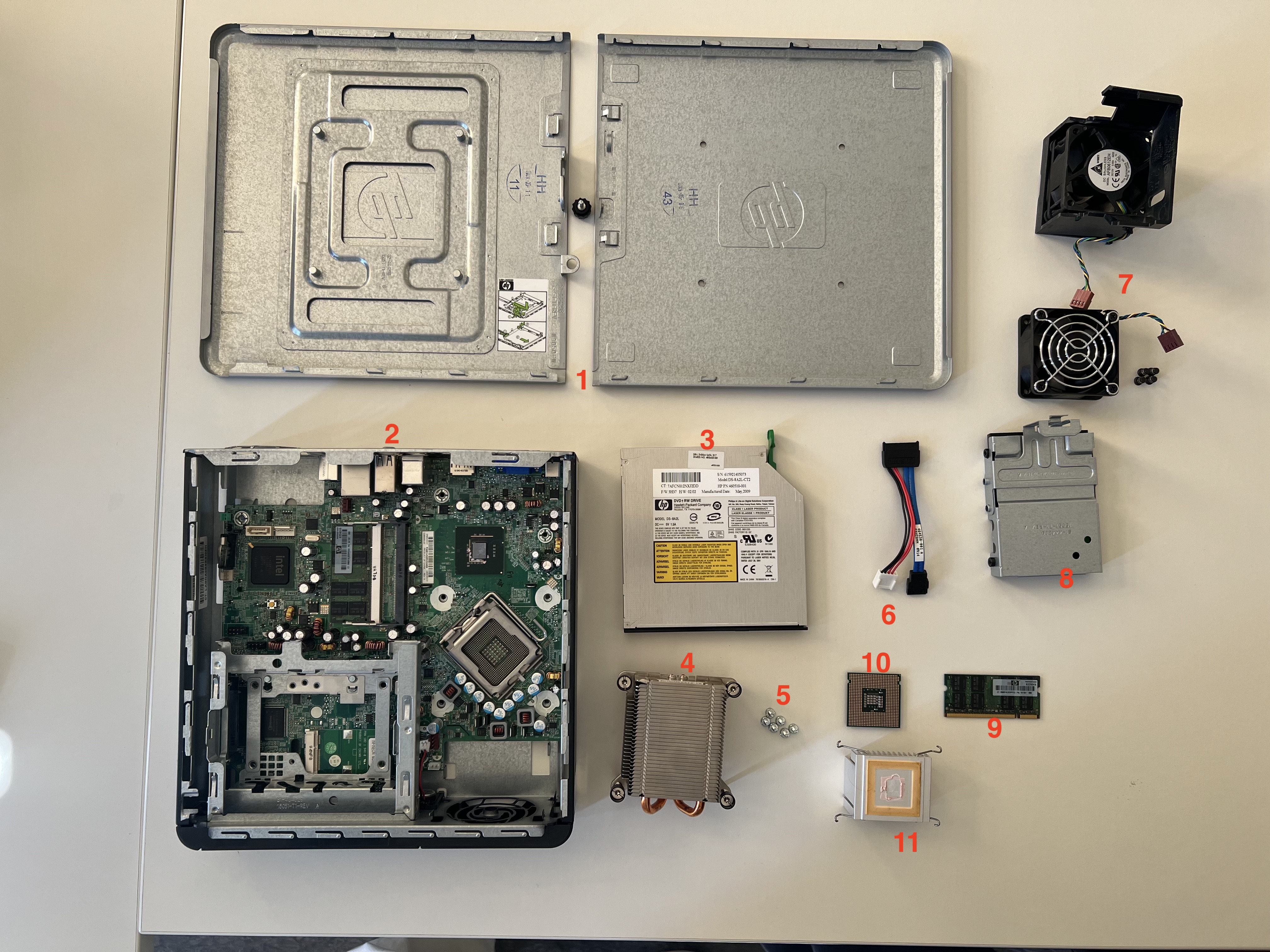

Komponenten im Bild (Sprunglinks)¶
- PC Komponenten erklärt:
- Komponenten im Bild (Sprunglinks)
- CPU (10)
- RAM (9)
- Mainboard (2)
- Festplatte / HDD (8)
- Lüfter (7)
- CPU-Kühler (4)
- DVD-Laufwerk (3)
- CPU-Sockel (11)
- SATA-Kabel (6)
- Gehäuse (1)
- Schrauben (5)
- Zusammenspiel der Komponenten
- Abkürzungen
CPU (10)¶
Position: Nr. 10
Die CPU (Central Processing Unit) ist das Rechenzentrum des Computers. Sie führt alle Berechnungen aus.
| Eigenschaft | Wert |
|---|---|
| Typ | z. B. Intel Core i7, AMD Ryzen 7 |
| Cache | L1 (64 KB), L2 (512 KB), L3 (16 MB) |
| Preis | 150–500 CHF |
| Verbindung | Direkt in den CPU-Sockel auf dem Mainboard |
Theoriebezug: Takt, Cache, Architektur (x86, ARM, RISC), Einsatz in Gaming/Servern
RAM (9)¶
Position: Nr. 9
Temporärer Speicher für laufende Prozesse.
Eigenschaften:
- DDR3, DDR4, DDR5 – 8 bis 64 GB, 2400–6000 MHz
- Preis: 30–150 CHF
- Verbindung: In die RAM-Slots des Mainboards
Theoriebezug: Speichertypen, Dual-/Quad-Channel, Timing
Mainboard (2)¶
Position: Nr. 2
Verbindet alle PC-Komponenten.
Eigenschaften:
- ATX, Micro-ATX, Mini-ITX
- PCIe, SATA, M.2, USB
- Preis: 80–300 CHF
- Verbindung: Wird ins Gehäuse geschraubt, verbindet alles
Theoriebezug: BIOS, Formfaktoren, Schnittstellen
Festplatte / HDD (8)¶
Position: Nr. 8
Langzeitspeicher für Daten.
Eigenschaften:
- HDD: 500 GB – 10 TB, SSD: 256 GB – 4 TB
- Preis: 40–200 CHF
- Verbindung: Über SATA-Kabel oder M.2 aufs Mainboard
Theoriebezug: HDD vs. SSD, Schnittstellen, Zugriffsgeschwindigkeit
Lüfter (7)¶
Position: Nr. 7
Kühlt Komponenten.
Eigenschaften:
- 80–120 mm, PWM
- Preis: 10–30 CHF
- Verbindung: An SYS_FAN/CHA_FAN auf dem Mainboard
Theoriebezug: Luftstrom, aktive/passive Kühlung
CPU-Kühler (4)¶
Position: Nr. 4
Leitet Wärme von der CPU weg.
Eigenschaften:
- Tower-/Boxed-Kühler aus Alu/Kupfer
- Preis: 20–60 CHF
- Verbindung: Auf CPU montiert, an CPU_FAN angeschlossen
Theoriebezug: Wärmeleitpaste, TDP, Kühlleistung
DVD-Laufwerk (3)¶
Position: Nr. 3
Veraltet, zum Lesen/Brennen von CDs/DVDs.
Eigenschaften:
- SATA-Anschluss
- Preis: 15–30 CHF
- Verbindung: Mit SATA-Daten- und Stromkabel
Theoriebezug: Optische Laufwerke, Vergleich mit USB/SSD
CPU-Sockel (11)¶
Position: Nr. 11
Fassung für die CPU.
Eigenschaften: - Sockel LGA1200, AM4 usw. - Verbindung: Fester Teil des Mainboards
Theoriebezug: Sockeltypen, Kontaktpins, Montage
SATA-Kabel (6)¶
Position: Nr. 6
Verbindet Laufwerke mit Mainboard.
Eigenschaften:
- SATA III, 6 Gbit/s
- Gerade/gewinkelt
- Verbindung: Zwischen HDD/SSD/DVD und Mainboard
Theoriebezug: Schnittstellenvergleich: SATA vs. NVMe
Gehäuse (1)¶
Position: Nr. 1
Hält alle Bauteile zusammen.
Eigenschaften:
- Tower/Desktop, Stahl/Kunststoff
- Verbindung: Beinhaltet alles, Montagepunkte für Hardware
Theoriebezug: Formfaktor, Airflow, Modularität
Schrauben (5)¶
Position: Nr. 5
Fixieren Komponenten.
Eigenschaften:
- Verschiedene Gewinde
- Für Mainboard, HDD, Lüfter
- Verbindung: Verschrauben Gehäuse mit Komponenten
Theoriebezug: Erdung, Stabilität, Schutz
Zusammenspiel der Komponenten¶
Alle Bauteile im Computer müssen miteinander kommunizieren – über das Mainboard und verschiedene Schnittstellen:
-
Die CPU, der RAM und die Festplatte/SSD bilden den Datenverarbeitungskreislauf.
-
Über SATA-Kabel oder M.2-Steckplätze werden Laufwerke mit dem Mainboard verbunden.
-
Lüfter und CPU-Kühler sind notwendig, um die Wärme der CPU abzuleiten.
-
Das Gehäuse dient der Montage, Kühlung und Ordnung aller Bauteile.
-
Der DVD-Brenner ist ebenfalls über SATA angebunden, aber heute optional.
Abkürzungen¶
| Abkürzung | Bedeutung | Erklärung |
|---|---|---|
| BIOS | Basic Input/Output System | Startet die Hardware beim Einschalten und lädt das Betriebssystem |
| CPU | Central Processing Unit | Der Hauptprozessor, der alle Rechenaufgaben übernimmt |
| DDR | Double Data Rate | Arbeitsspeicher, der Daten doppelt so schnell überträgt |
| DIMM | Dual Inline Memory Module | Typisches RAM-Modul für Desktop-Computer |
| GB | Gigabyte | Einheit für Speichergröße, etwa 1 Milliarde Bytes |
| GHz | Gigahertz | Gibt an, wie oft etwas pro Sekunde schwingt oder rechnet |
| HDD | Hard Disk Drive | Klassische Festplatte mit rotierenden Scheiben |
| IOPS | Input/Output Operations Per Second | Wie viele Lese-/Schreibvorgänge ein Speicher pro Sekunde schafft |
| LPDDR | Low Power DDR | Stromsparender Arbeitsspeicher für Smartphones und Tablets |
| MB/s | Megabyte pro Sekunde | Geschwindigkeit, mit der Daten übertragen werden |
| MHz | Megahertz | Einheit für Taktfrequenz, z. B. bei Prozessoren oder RAM |
| NAND | Not-AND | Bauart von Flash-Speicher, z. B. in SSDs |
| NVMe | Non-Volatile Memory Express | Schnelle Verbindungsmethode für moderne SSDs |
| PCIe | Peripheral Component Interconnect Express | Sehr schnelle Verbindung für Erweiterungskarten und SSDs |
| RAM | Random Access Memory | Temporärer Speicher, in dem Programme und Daten schnell abgelegt werden |
| RGB | Red, Green, Blue | Farbsystem für leuchtende PC-Komponenten |
| SATA | Serial Advanced Technology Attachment | Schnittstelle für Festplatten und SSDs |
| SLC/MLC/TLC | Single/Multi/Triple Level Cell | Verschiedene Speicherarten mit 1, 2 oder 3 Bits pro Zelle |
| SoC | System on a Chip | Alles Wichtige (CPU, Grafik, Speicher) auf einem einzigen Chip |
| SODIMM | Small Outline DIMM | Kleine RAM-Module für Laptops |
| SSD | Solid State Drive | Moderne Festplatte ohne bewegliche Teile |
| TB | Terabyte | Große Speichereinheit, entspricht 1024 GB |
| TBW | Terabytes Written | Wie viel Daten maximal auf eine SSD geschrieben werden können |
| TDP | Thermal Design Power | Gibt an, wie viel Wärme ein Prozessor abgibt und gekühlt werden muss |
| UEFI | Unified Extensible Firmware Interface | Moderne Startsoftware mit Mausbedienung und mehr Funktionen |
| USB | Universal Serial Bus | Standardanschluss für viele Geräte wie Maus, Tastatur oder USB-Stick |
| VRM | Voltage Regulator Module | Steuert die Stromzufuhr zur CPU auf dem Mainboard |
| W/mK | Watt pro Meter-Kelvin | Zeigt, wie gut ein Material Wärme leiten kann |
